En aquest projecte l'equip de ACE Automatisme i Control Elèctric col·laborem amb el client per al disseny d'una embotelladora de reactius per a anàlisis.

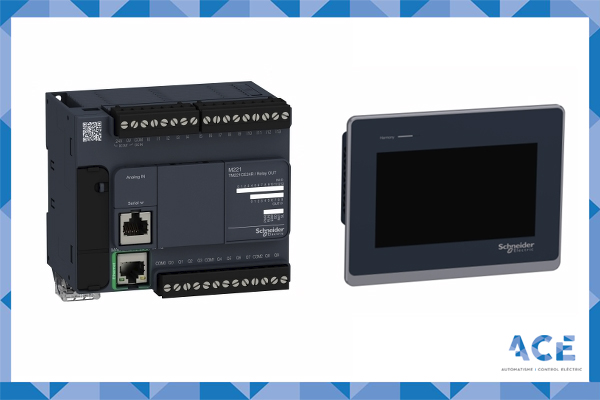

Aquesta embotelladora està formada per un controlador M221 amb 56 entrades digitals i 48 sortides digitals, una pantalla HMTST6400, dos manipuladors pneumàtics de dos eixos, una etiquetadora i un braç robòtic.
El procés comença quan l'operari diposita el recipient per a omplir en un transportador. Aquest avança cap a una taula divisora on comença l'ompliment i el tancament del recipient.
La primera estació consta d'un servomotor i una bomba dosificadora i s'encarrega d'omplir el recipient de manera controlada.
En la següent estació es diposita el tap en el recipient a partir d'un moviment de dos eixos controlats de forma pneumàtica i una pinça.
La tercera estació fa servir el mateix procediment que l'anterior, però realitza el roscat del tap.
Al sortir de la taula divisora hi ha una càmera que controla que el tap estigui bé roscat i en la posició correcta. Seguidament es troba l'etiquetadora que col·loca i pressiona suaument l'etiqueta contra recipient per a assegurar el seu pegat.
Finalment, un robot s'encarrega d'agafar els recipients i separar-los del transportador.
